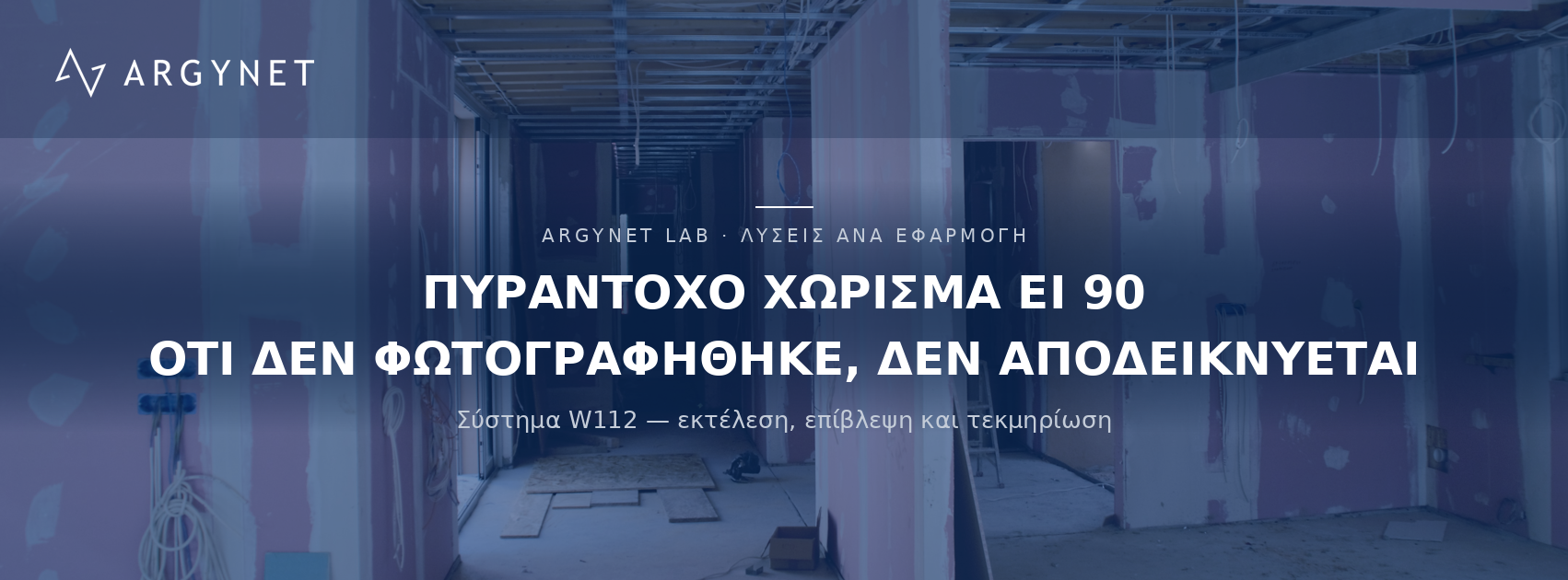

Πυράντοχο χώρισμα EI90 με ξηρά δόμηση

Τελευταία ενημέρωση: 14 Οκτωβρίου 2026

Το EI 90 είναι πιστοποιημένη διάταξη, όχι σανίδα: σύστημα W112, μέγιστο ύψος, σειρά εργασιών, 10 σημεία επίβλεψης και τα λάθη που ακυρώνουν τη δοκιμή.

Το σύστημα με μια ματιά

Λύσεις & Εφαρμογές · Ξηρά Δόμηση

Η θεωρία είναι απλή — το EI 90 είναι πιστοποιημένη διάταξη, όχι σανίδα. Το δύσκολο είναι το επόμενο βήμα: πώς επιβεβαιώνεις ότι αυτό που χτίστηκε είναι όντως η διάταξη που πιστοποιήθηκε. Αυτή η σελίδα είναι το εγχειρίδιο εκτέλεσης και ελέγχου.

ARGYNET LAB · YouTube Short · 37″Δείτε τη λύση σε 37 δευτερόλεπτα→

Τι σημαίνει EI 90

Γράμμα	Κριτήριο	Τι ελέγχεται στη δοκιμή
E	Ακεραιότητα	Δεν περνούν φλόγες ή θερμά αέρια από ρωγμές και ανοίγματα
I	Θερμομόνωση	Η μη εκτεθειμένη πλευρά δεν ξεπερνά το όριο αύξησης θερμοκρασίας
90	Λεπτά	Ο χρόνος για τον οποίο ικανοποιούνται και τα δύο κριτήρια

Πρώτα: ποιο σύστημα ζητάτε

Τα συστήματα χωρισμάτων κωδικοποιούνται. Η λογική είναι σταθερή και βοηθά στην προδιαγραφή:

Σύστημα	Διάταξη	Τυπικό πεδίο
W111	Μονός σκελετός, μία στρώση σανίδας ανά πλευρά	Χωρίσματα χωρίς απαίτηση πυραντίστασης ή με χαμηλή
W112	Μονός σκελετός, διπλή στρώση ανά πλευρά — 4 σανίδες ανά m²	Η τυπική λύση για EI 90 · καλή ηχομόνωση
W113	Μονός σκελετός, τριπλή στρώση	Υψηλότεροι δείκτες, μεγαλύτερα ύψη
W115	Διπλός, ανεξάρτητος σκελετός	Όπου η ηχομόνωση είναι εξίσου κρίσιμη με την πυραντίσταση

Ο ίδιος δείκτης EI 90 επιτυγχάνεται με περισσότερες από μία διατάξεις. Η επιλογή γίνεται από τα υπόλοιπα ζητούμενα: ύψος χωρίσματος, απαιτούμενη ηχομόνωση, διαθέσιμο πάχος, φορτία στήριξης.

Σημείωση ARGYNET

Ζητήστε το classification report — και διαβάστε τι ακριβώς δοκιμάστηκε. Είναι το έγγραφο που μετατρέπει έναν ισχυρισμό σε τεκμήριο, και περιέχει τις παραμέτρους που δεν επιτρέπεται να αλλάξουν:

τύπος και πάχος σανίδας ανά στρώση · αριθμός στρώσεων ανά πλευρά · διατομή και πάχος χάλυβα των ορθοστατών · αξονική απόσταση ορθοστατών · τύπος, πυκνότητα και πάχος μονωτικού · μήκος και βήμα βιδών · τρόπος αρμολόγησης · μέγιστο επιτρεπόμενο ύψος.

Το πρακτικό συμπέρασμα για την προσφορά: κάθε «ισοδύναμο» υποκατάστατο ελέγχεται απέναντι σε αυτή τη λίστα. Ορθοστάτης μικρότερου πάχους χάλυβα, ορυκτοβάμβακας μικρότερης πυκνότητας ή αραιότερο βήμα βιδών δεν είναι εμπορικές λεπτομέρειες — είναι παράμετροι της δοκιμής. Στην ARGYNET δίνουμε το σύστημα με την τεκμηρίωσή του και τα υλικά που αντιστοιχούν σε αυτή.

Το ύψος είναι περιορισμός, όχι επιθυμία

Κάθε πιστοποιημένη διάταξη έχει μέγιστο επιτρεπόμενο ύψος, που προκύπτει από τη διατομή του ορθοστάτη, το πάχος του χάλυβα και την αξονική απόσταση. Όταν το ύψος του χώρου το ξεπερνά, οι διαθέσιμες κινήσεις είναι συγκεκριμένες:

Πύκνωση των ορθοστατών — από 62,5 σε 41,7 ή 31,25 cm.
Μεγαλύτερη διατομή προφίλ — CW 75 ή CW 100 αντί CW 50.
Μεγαλύτερο πάχος χάλυβα στο προφίλ.
Διπλοί ορθοστάτες σε συγκεκριμένες θέσεις.

Καμία από αυτές δεν αποφασίζεται στο εργοτάξιο. Όλες προκύπτουν από τους πίνακες του συστήματος — και αλλάζουν την προμέτρηση.

Η σειρά εργασιών

Χάραξη της θέσης του χωρίσματος σε δάπεδο και οροφή — από πλάκα σε πλάκα, όχι μέχρι την ψευδοροφή.
Ταινία στρωτήρα κάτω από στρωτήρες και περιμετρικά προφίλ — πριν τη στερέωση, όχι μετά.
Στρωτήρες UW σε δάπεδο και οροφή, με αγκύρια κατάλληλα για το υπόστρωμα και στο βήμα του συστήματος.
Ορθοστάτες CW στην αξονική απόσταση της διάταξης, με ελεύθερο παιχνίδι στο πάνω άκρο για την κίνηση της πλάκας.
Πρώτη στρώση πυράντοχης σανίδας στη μία πλευρά, με τους αρμούς πάνω σε ορθοστάτη.
Δίκτυα και ενισχύσεις μέσα στον σκελετό — πριν κλείσει η δεύτερη πλευρά.
Ορυκτοβάμβακας A1 σε όλο το πλάτος και ύψος, στην πυκνότητα της δοκιμής, χωρίς κενά και χωρίς συμπίεση.
Δεύτερη στρώση με μετατοπισμένους αρμούς σε σχέση με την πρώτη — και στις δύο πλευρές. Βίδες με μήκος ανά στρώση.
Αρμολόγηση με Uniflott ή Fugenfüller και ταινία, σε στρώσεις — και στους αρμούς της εσωτερικής στρώσης.
Σφράγιση περιμέτρου, συναρμογών και διελεύσεων με πιστοποιημένα υλικά. Θυρίδες επίσκεψης ίδιας κλάσης με τον τοίχο.

Τα δέκα σημεία επίβλεψης

Ο έλεγχος γίνεται σε δύο χρόνους, και ο πρώτος είναι ο κρίσιμος — γιατί μετά δεν φαίνεται τίποτα.

Πριν κλείσει η δεύτερη πλευρά

Σημείο	Τι ελέγχεται
Αξονική απόσταση ορθοστατών	Μέτρηση, όχι εκτίμηση — αντιστοιχεί στη διάταξη του report
Διατομή και πάχος προφίλ	Σήμανση επί του προφίλ
Ταινία στρωτήρα	Συνεχής, κάτω από όλα τα περιμετρικά προφίλ
Πλήρωση ορυκτοβάμβακα	Πλήρης, χωρίς κενά στα άκρα και γύρω από κουτιά
Πυκνότητα μονωτικού	Σήμανση συσκευασίας — A1 και η πυκνότητα της δοκιμής
Ενισχύσεις στηρίξεων	Στις θέσεις της κάτοψης επίπλωσης

Μετά την επένδυση

Σημείο	Τι ελέγχεται
Μετατόπιση αρμών	Οι αρμοί της δεύτερης στρώσης δεν συμπίπτουν με της πρώτης
Βίδες	Μήκος ανά στρώση και βήμα· κεφαλές ελαφρώς βυθισμένες, χωρίς σκίσιμο χαρτιού
Διελεύσεις	Σφραγισμένες με πιστοποιημένο υλικό — όχι με κοινό αφρό
Άνω απόληξη	Σφράγιση που επιτρέπει την κίνηση της πλάκας χωρίς να ανοίγει κενό

Σημείωση ARGYNET

Φωτογραφίστε τον τοίχο πριν κλείσει. Είναι η φθηνότερη τεκμηρίωση συμμόρφωσης που υπάρχει, και η μόνη που θα σας μείνει. Μόλις μπει η δεύτερη πλευρά, κανείς δεν μπορεί να επιβεβαιώσει το βήμα των ορθοστατών, την πυκνότητα του ορυκτοβάμβακα ή την πληρότητα της πλήρωσης — χωρίς να ανοίξει τον τοίχο.

Τι καταγράφεται: ο σκελετός με μέτρο ακουμπισμένο στους ορθοστάτες, η σήμανση της συσκευασίας του μονωτικού, η πλήρωση σε μήκος, τα σημεία των διελεύσεων και η άνω απόληξη. Πέντε φωτογραφίες ανά χώρισμα, αρχειοθετημένες με τον κωδικό του δωματίου.

Τα σημεία που ακυρώνουν το EI 90

Σημείο	Γιατί	Σωστά
Το χώρισμα σταματά στην ψευδοροφή	Πάνω από την ψευδοροφή το κενό είναι συνεχές σε όλον τον όροφο	Συνέχεια από πλάκα σε πλάκα
Πρίζες πλάτη με πλάτη	Αδύναμο σημείο σε φωτιά και ήχο	Μετατόπιση και, όπου απαιτείται, πιστοποιημένα παρεμβύσματα
Ασφράγιστες διελεύσεις	Ο κοινός αφρός δεν είναι πυροφραγμός	Συστήματα σφράγισης αντίστοιχης κατηγορίας
Κοινή θυρίδα επίσκεψης	Το άνοιγμα γίνεται ο αδύναμος κρίκος	Θυρίδα ίδιας κλάσης, π.χ. F-TEC F90 σε τοίχο EI 90

Όταν το ζητούμενο είναι A1, όχι EI

Είναι διαφορετική απαίτηση και ζητείται συχνά μαζί. Όπου η μελέτη ζητά άκαυστη επιφάνεια — και όχι μόνο πυραντίσταση δομικού στοιχείου — η κοινή πυράντοχη γυψοσανίδα δεν επαρκεί: η επιφάνειά της είναι χαρτί.

Εκεί χρησιμοποιείται πυροσανίδα κλάσης A1, όπως η KNAUF FIREBOARD, με υαλόπλεγμα αντί για χαρτί. Τυπικά πεδία: επενδύσεις σε χώρους συνάθροισης, προστασία μεταλλικών φορέων, φρέατα και χώροι υψηλού κινδύνου.
